Tolerancias y Capacidades de Fabricación

Información útil sobre las tolerancias de fabricación que ofrecemos en LaserBoost, certificadas por nuestro personal y en correlación con nuestra planta productiva.

Contenidos

Tolerancias – Material

Tolerancias y Capacidades Corte Láser

Tolerancias y Capacidades del Plegado

Pulsa sobre los temas para acceder a ellos.

Tolerancias – Material

> Material – Espesor

En LaserBoost utilizamos material de primera calidad de los principales fabricantes del norte de Europa. Nuestros proveedores de material cumplen con las normativas ISO y EN del suministro de material metálico plano. En la siguiente table se observa la norma que aplica a para cada material.

Material

Norma que aplica

Acero al carbono

EN 10130 / EN 10051

Acero Galvanizado

IN 10346

Aluminio

IN 485

Acero Inoxidable

ISO 9444 / ISO 9445

Latón

IN 12165

Cobre

IN 12165

El grosor del material puede verse afectado por los acabados que ofrecemos. A continuación mostramos el valor estimado de la pérdida de grosor según acabado:

Acabado

Afección

Perdida de espesor (mm)

Natural o sin determinar

Inapreciable

-0.10

Arenado

Baja

-0.10

Vibrado

Media

-0.10

Cepillado Premium

Alta

-0.10

Brillante Premium

Alta

-0.10

Los valores de pérdida de grosor de los acabados con afección Alta en el material, pueden ser hasta un 30% mayores a lo mostrado en materiales blandos como Aluminio, Cobre o Latón.

Tolerancias y Capacidades Corte Láser

> Corte Láser – Tolerancias de corte

En LaserBoost utilizamos corte por nitrógeno, esto nos capacita para realizar cortes muy precisos y limpios. A continuación mostramos las tolerancias de corte, según grosor y valores de la medición.

Valores de medición (mm)

Espesor (mm)

0 a 3

3 a 10

10 a 15

15 a 35

35 a 125

125 a 315

315 a 1000

1000 a 2000

> 2000

0.5

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

0.8

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

1.0

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

1.2

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

1.5

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

2.0

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

2.5

±0.20

±0.20

±0.20

±0.20

±0.20

±0.20

±0.30

±0.40

±0.65

3.0

±0.20

±0.20

±0.25

±0.25

±0.20

±0.20

±0.30

±0.40

±0.65

4.0

±0.20

±0.25

±0.25

±0.20

±0.20

±0.30

±0.40

±0.65

5.0

±0.20

±0.25

±0.25

±0.20

±0.20

±0.30

±0.40

±0.65

6.0

±0.25

±0.25

±0.25

±0.25

±0.20

±0.30

±0.40

±0.65

8.0

±0.25

±0.30

±0.30

±0.30

±0.35

±0.45

±0.55

±0.75

Ejemplo, pieza con espesor 1mm >

Las tolerancias mostradas se cumplirán siempre que se respete las indicaciones de la guía diseño para el corte láser plano y la guía de diseño para corte láser con plegado.

Tolerancias y Capacidades del Plegado

> Tolerancias de plegado

En LaserBoost trabajamos con la técnica de plegado al aire, con punzón y matriz. A continuación mostramos las tolerancias de plegado con algunas formas básicas como ejemplo. Para piezas más complejas hay que sumar los valores por cuántas formas haya como las mostradas. Los valores de las tolerancias van según el espesor del material.

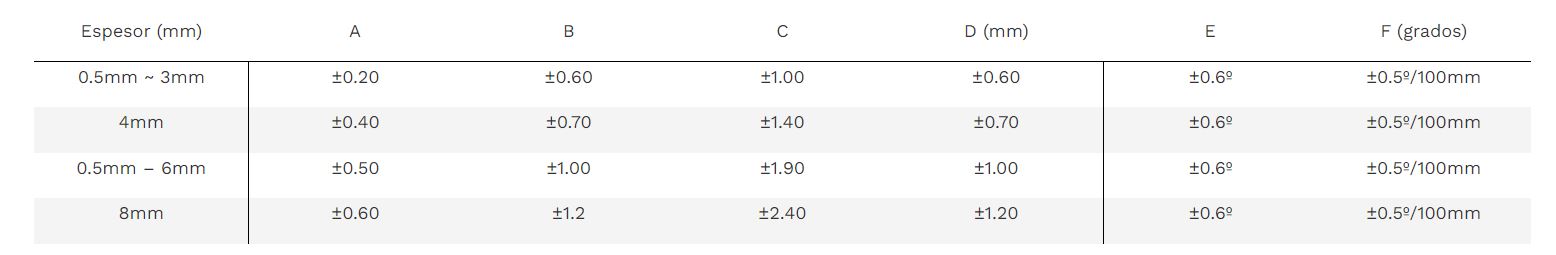

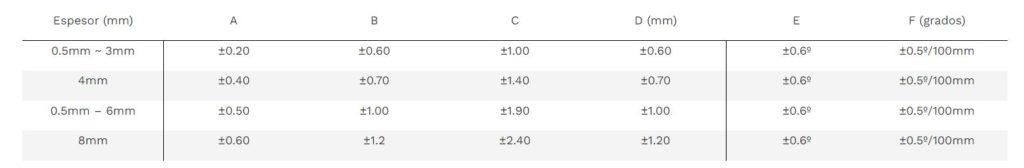

Espesor (mm)

A

B

C

D (mm)

E

F (grados)

0.5mm ~ 3mm

±0.20

±0.60

±1.00

±0.60

±0.6º

±0.5º/100mm

4mm

±0.40

±0.70

±1.40

±0.70

±0.6º

±0.5º/100mm

5mm – 6mm

±0.50

±1.00

±1.90

±1.00

±0.6º

±0.5º/100mm

8mm

±0.60

±1.2

±2.40

±1.20

±0.6º

±0.5º/100mm

> Radios de plegado

En LaserBoost necesitamos que se diseñen las piezas con un valor de radio exterior dos veces igual al espesor del material (este valor es el mecánicamente más óptimo). Por nuestra parte, utilizamos las herramientas de plegado necesarias para reproducir estos radios, dentro de unas tolerancias según espesor. Este valor se conserva sea cual sea el ángulo, desde 0º hasta 180º.

Espesor t (mm)

Radio interior CAD

Radio exterior CAD

Radio Exterior Real (mm)

0.5

0.5

1.0

1.50± 0.25

0.8

0.8

1.6

2.00± 0.25

1.0

1.0

2.0

2.25± 0.25

1.2

1.2

2.4

2.50± 0.25

1.5

1.5

3.0

3.00± 0.25

2.0

2.0

4.0

4.00± 0.25

2.5

2.5

5.0

3.00± 0.25

3.0

3.0

6.0

6.50± 0.25

4.0

4.0

8.0

9.00± 0.25

5.0

5.0

10.0

11.50± 0.25

6.0

6.0

12.0

12.00± 0.25

8.0

8.0

16.0

14.00± 0.25

Actualmente, no podemos realizar plegados con radios distintos a los mostrados.

¿Alguna duda? El equipo técnico de LaserBoost queda a tu disposición para ayudar con tu diseño y validar su posibilidad productiva del mismo.
Contáctanos aquí.

Acerca de las Guías de usuario, Tolerancias y capacidades productivas del servicio LaserBoost. Es posible fabricar de manera correcta piezas que no cumplan con las capacidades aquí anunciadas, aun así, el resultado correcto del corte y/o plegado no está garantizado por LaserBoost si no se cumplen con las especificaciones citadas en nuestra web. Si un diseño no cumple con alguna de las tolerancias, capacidades o limitaciones anunciadas, esta puede ser producida por LaserBoost a riesgo del cliente. Puede validar la correcta productibilidad de su diseño previamente a la realización del pedido contactando con nuestro equipo técnico a info@laserboost.com.
